Žebříkový stavební střešní výtah, elektrický s navijákem 12 m + transportní vozík

Kód: NAVIJAKSTRECHA
49 990 Kč 41 314 Kč bez DPH
Vyprodáno
Položka byla vyprodána…

Detailní informace

Detailní popis produktu

Žebříkový stavební střešní výtah, elektrický s navijákem 12m + transportní vozík

Střešní výtah je lehká hliníková konstrukce, která je ideální jako každodenní podpora při stavebních a renovačních pracích. Snadno se montuje a demontuje a jeho kompaktní tvar umožňuje pohodlnou přepravu a skladování. Všechny díly mají dohromady hmotnost 90 kg. Naviják výrazně urychluje práci a šetří čas. Naviják Fistar má rychlost zdvihu až 10 metrů za minutu a nosnost až 125 kilogramů. Je vybaven velkým přepravním vozíkem o rozměrech 760 x 720 mm (základna), 230 x 720 mm (opěradlo), který je navíc potažen voděodolnou protiskluzovou překližkou. Vozík lze přizpůsobit pro přepravu materiálů nestandardních rozměrů, například dlouhých dřevěných trámů. To je možné díky sklopným bočnicím. Pokrývačský výtah Fistar má všechny potřebné certifikáty a splňuje normy bezpečnosti a ochrany zdraví při práci. Vám i vašim zaměstnancům poskytne mnoho let bezpečné a pohodlné práce.

navijak1

Technické specifikace:

  • Hliníková konstrukce žebříku se zářezovými příčkami
  • Hmotnost všech prvků: 90 kg!
  • Povolené zatížení 125 kg
  • Délka lana: 12,5 m
  • Maximální výška ke střeše: 6,5m
  • Rychlost zdvihu: průměrně 10 m / min
  • Naviják 230V
  • Transportní vozík s otevíracími bočnicemi
  • Rozměry přepravního vozíku - základna: 760 mm x 720 mm, bočnice: 230 mm x 720 mm
  • Rozměry žebříkového výtahu ve složeném stavu: 630 mm x 580 mm
  • Snadná montáž a demontáž

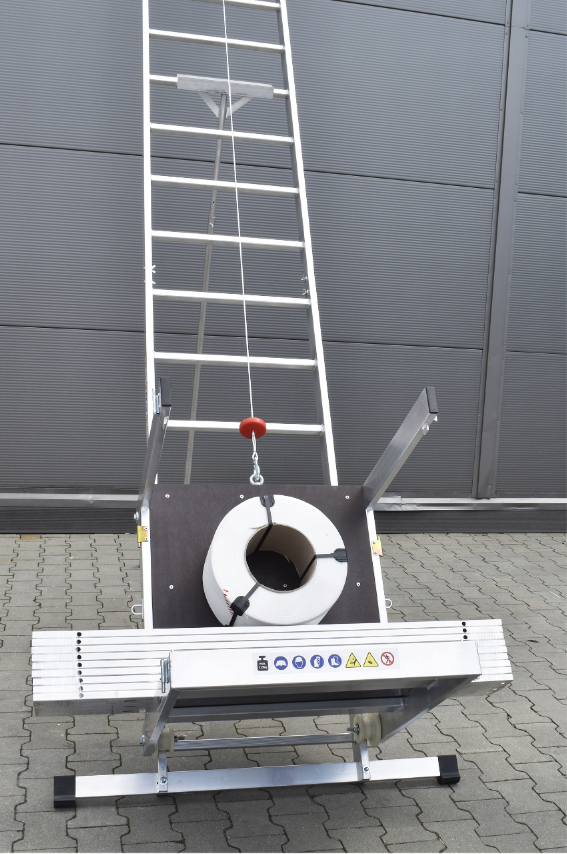

navijak3

Žebříkový naviják FISTAR je univerzální a spolehlivý výrobek, který lze používat pro rychlou přepravu např. střešních tašek nebo jiných předmětů. Je robustní a jeho snadná montáž bez použití nářadí šetří čas a náklady na práci! Lehké žebříkové moduly tvoří systém, který nabízí mnoho možností konfigurace.

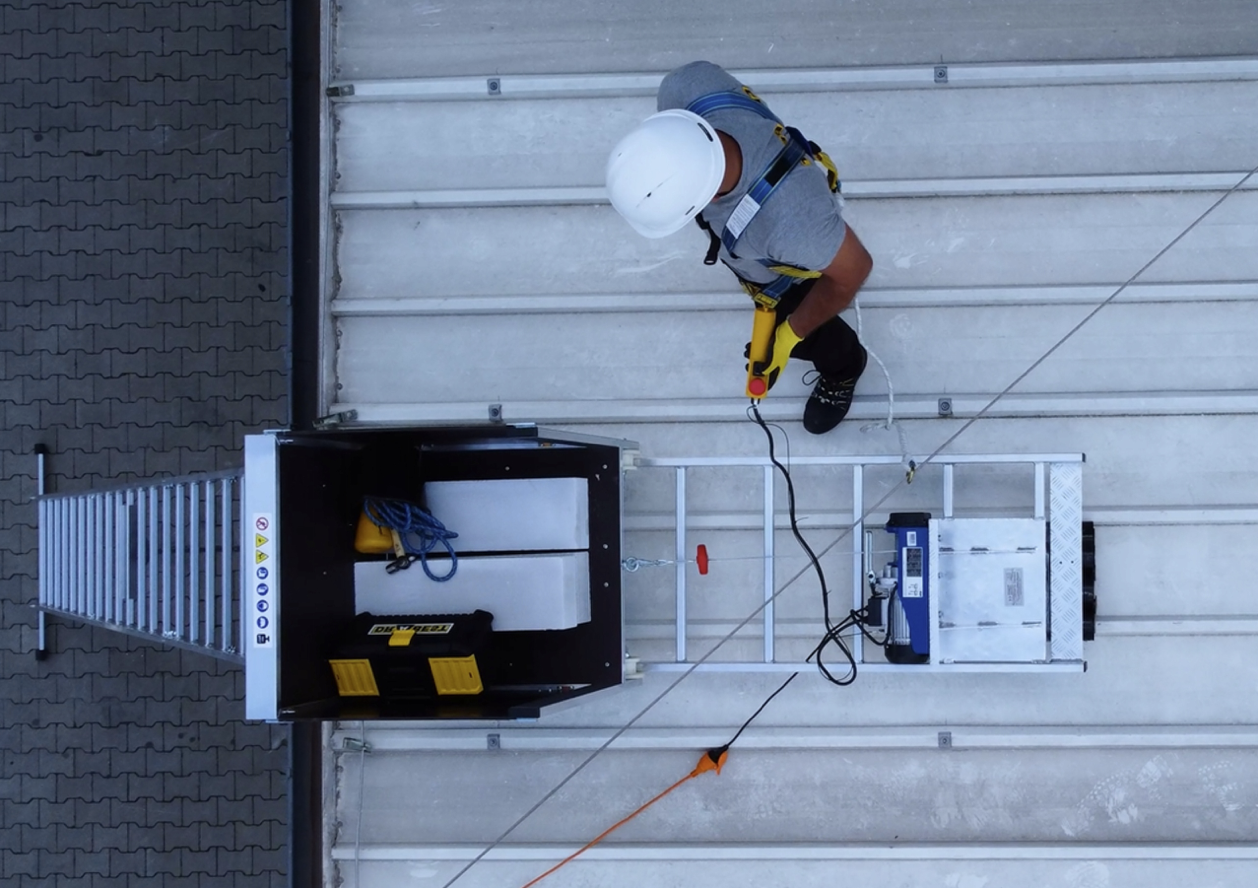

Snímek obrazovky 2022-09-30 v 15.55.55

  • Hliníkové příčky z profilu 28x28 mm a podélníky z profilu 82x25 mm.
  • Hmotnost všech součástí výtahu 90 kg!
  • Maximální délka výtahu až 12,5 m (délka lana: 12 m)
  • Maximální zatížení 125 kg
  • Pevná svařovaná konstrukce

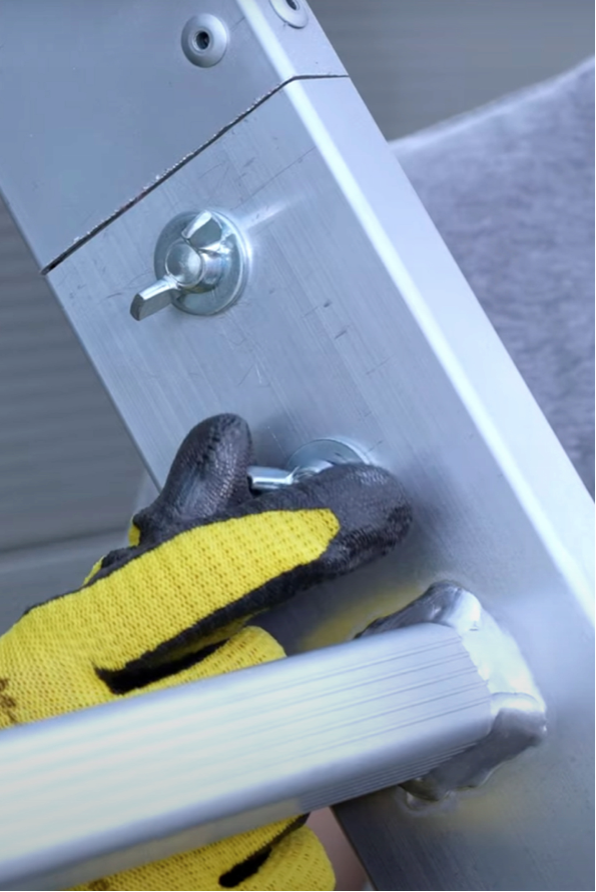

Snímek obrazovky 2022-09-30 v 15.54.09



Nosnost výtahu 125 kg

Hmotnost výtahu 90 kg

Délka lana 12,5 m

Maximální výška po střechu: 6,5 m

navijak5

Moduly žebříků

Žebříkové rámy ve dvou délkách 1,06 m a 1,85 m. Každý rám je tuhá svařovaná konstrukce složená z podélníků z lehkého hliníkového profilu a vroubkovaných příček z profilu 28 x 28 mm.

Modul se stabilizátorem

Rám závěsu je tuhá svařovaná konstrukce, která se skládá z podélníků z hliníkového profilu a drážkovaných příček z profilu 28 x 28 mm. Rám je vybaven komponenty, které fungují jako závěs.

Modul s navijákem

Rám pohonu je tuhá svařovaná konstrukce, která se skládá z podélníků z hliníkového profilu a vroubkovaných příček z profilu 28 x 28 mm. Rám je vybaven navijákem s napájením 230 V AC.

Transportní vozík

Přepravní vozíky jsou vyrobeny z hliníkového rámu a potaženy voděodolnou protiskluzovou překližkou.

Teleskopická podpěra

Teleskopická podpěra je vyrobena z hliníkových trubek. Je výškově nastavitelná.

Držák navijáku

Upevňovací konzola je určena k ochraně rámu pohonu (č. 5) proti nekontrolovanému pohybu jednotky.

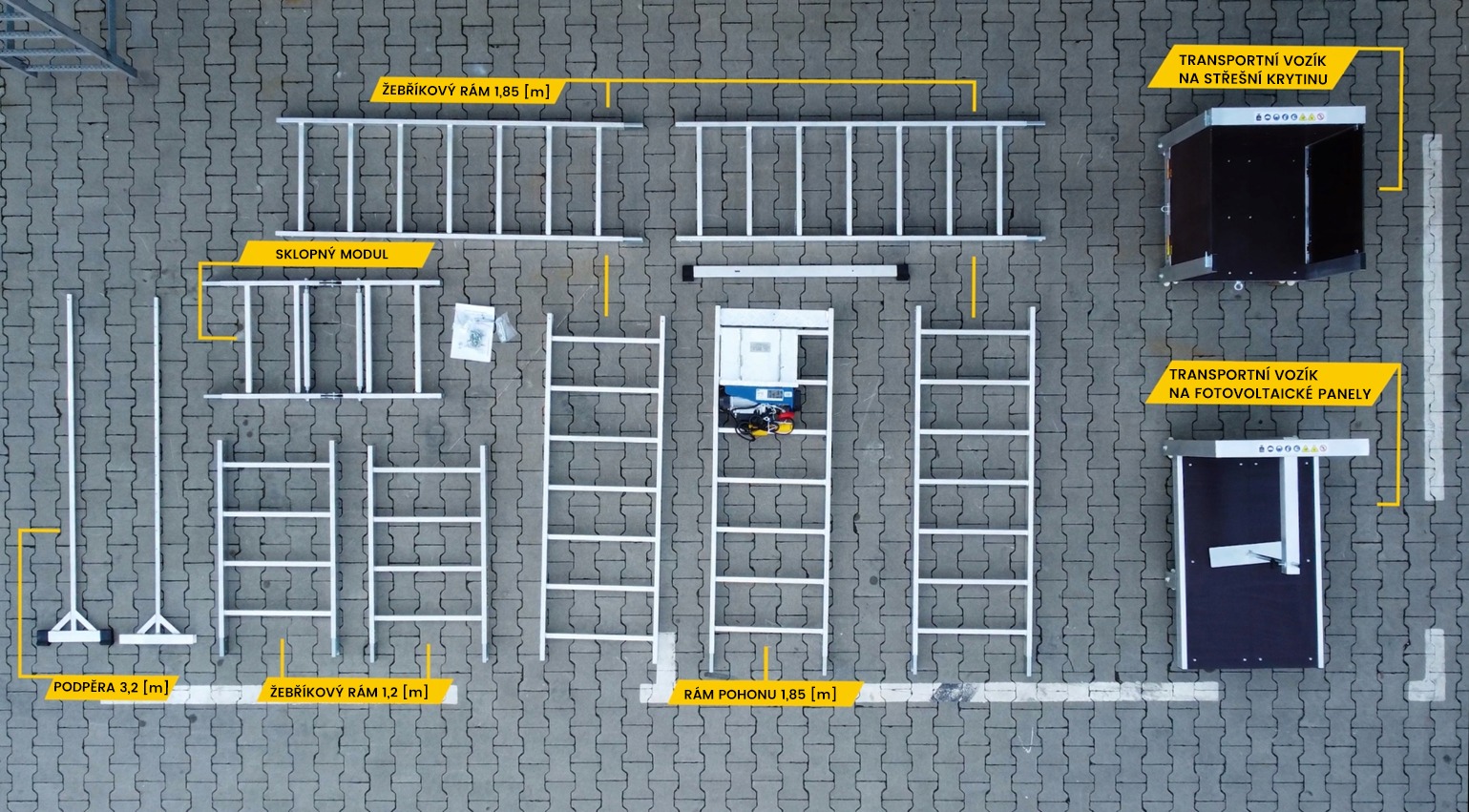

WhatsApp Image 2022-09-30 at 17.21.03

Součásti sady:

  • 1. Žebříkový rám 1,85m (se stabilizátorem) - 1 ks.
  • 2. Žebříkový rám 1,85m - 3 ks.
  • 3. Žebříkový rám 1,06m - 2 ks.
  • 4. Teleskopická podpěra - 1 ks.
  • 5. Rám pohonu - 1 ks.
  • 6. Transportní vozík - 1 ks.
  • 7. Sklopný modul - 1 ks.
  • 8. Montážní držák - 1 ks.

Snímek obrazovky 2022-09-30 v 15.54.30

Maximální výška po střechu je 6,5 m

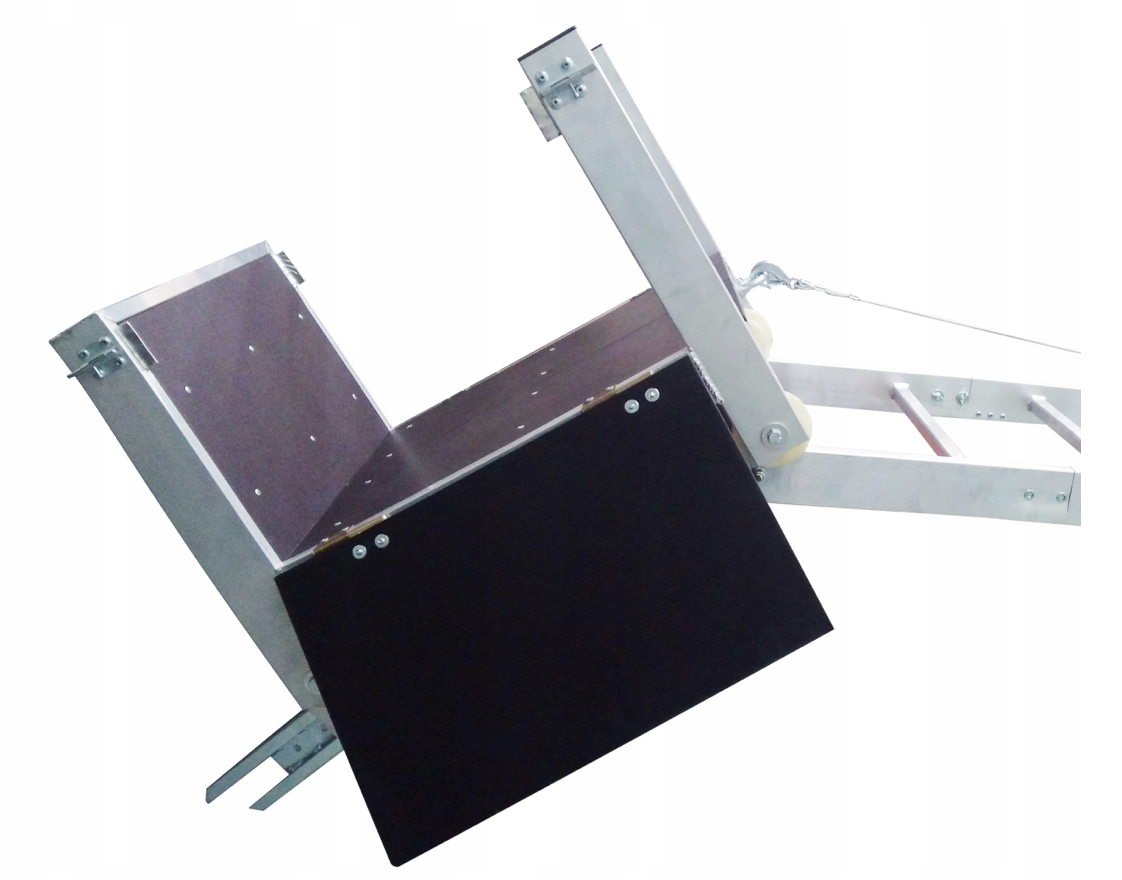

Snímek obrazovky 2022-09-30 v 15.53.50

Rozměry transportního vozíku:

  • základna: délka - 760 mm, šířka - 720 mm
  • bočnice: výška - 230 mm, šířka - 720 mm

Transportní vozík může mít i jiné rozměry přizpůsobené velikosti přepravovaného materiálu. Pokud chcete například přepravovat dlouhý trám, můžete snadno otevřít boční panely.

Snímek obrazovky 2022-09-30 v 15.55.16



Elektrický naviják

Srdcem celé konstrukce je motor navijáku. Motor má maximální nosnost až 400 kg. Je vybaven 12m lanem, které umožňuje vytáhnout vozík do požadované výšky. Výtah je ovládán kabelovým dálkovým ovladačem, který umožňuje ovládat motor z bezpečné vzdálenosti a zároveň udržovat stálý vizuální kontakt s běžícím motorem, takže obsluha může kdykoli reagovat. Motor je navíc vybaven bezpečnostní brzdou, která zabraňuje nadměrnému zatažení a odvíjení kabelu. Motor je připevněn na 4 šroubech ke speciální hliníkové konstrukci (hliník o tloušťce 3 mm), která je přivařena k žebříku.

  • Výkon motoru - 1200 W
  • Napájecí napětí - 230V
  • Rychlost zvedání - 10 m/min
  • Délka elektrického kabelu - 1,5 m

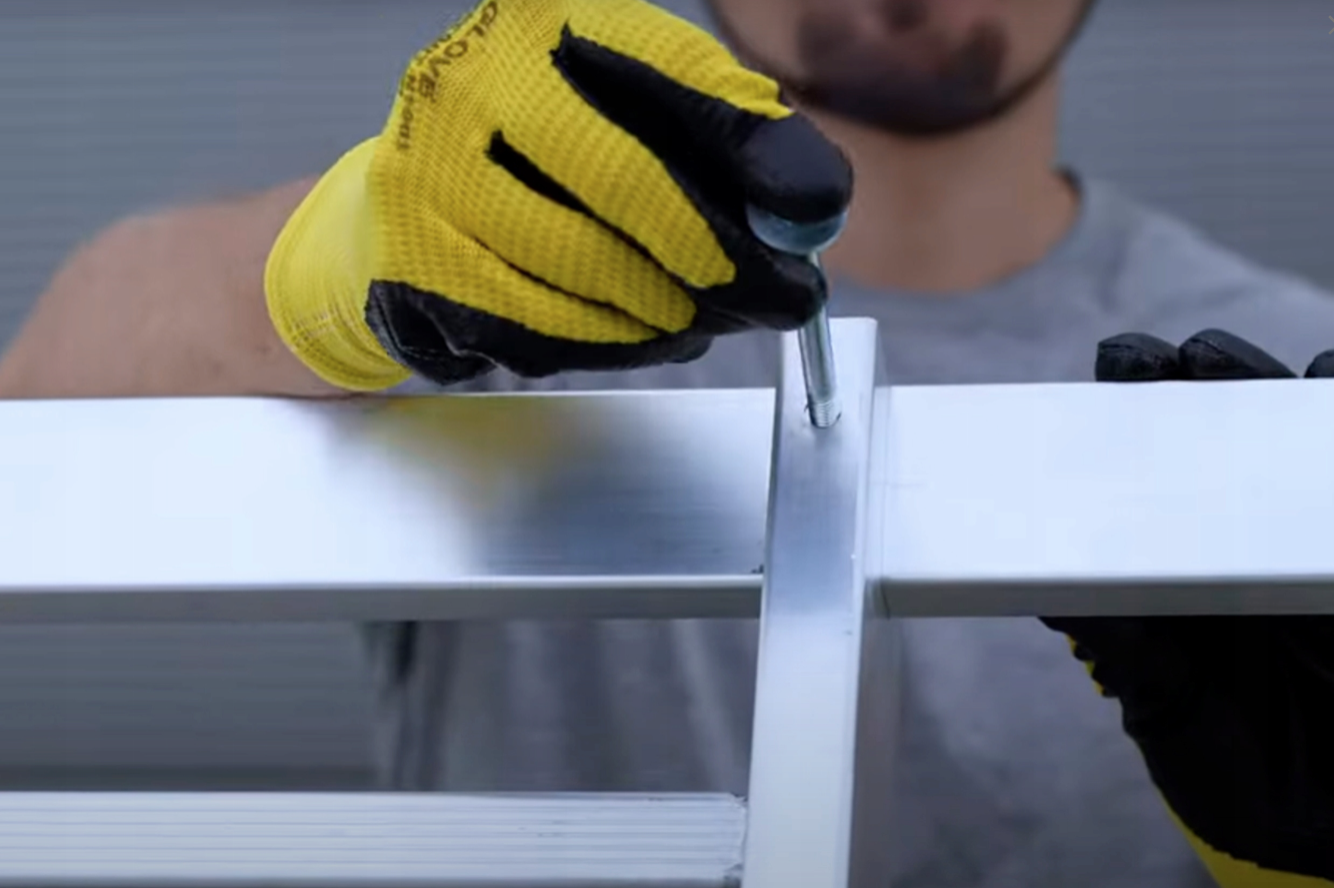

Snímek obrazovky 2022-09-30 v 15.55.28

ŠIROKÝ STABILIZÁTOR

Rám žebříku je vybaven širokým stabilizátorem o délce 1200 mm, který poskytuje pevnou oporu celému výtahu. Stabilizátor je vyroben z profilu 60x20 mm a montuje se pomocí montážní sady dodávané s navijákem. Konce stabilizátoru jsou opatřeny speciálními protiskluzovými patkami, které chrání konstrukci před nekontrolovaným sklouznutím.

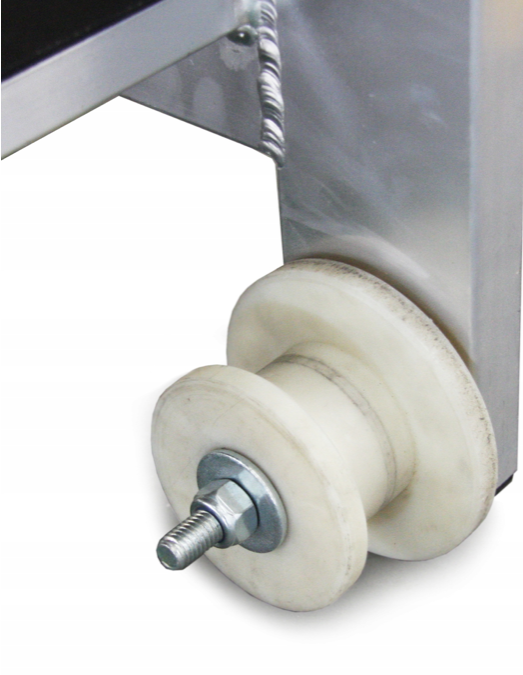

Snímek obrazovky 2022-09-30 v 15.54.42

Plastová kolečka (vodítka), která usnadňují přepravu vozíku po žebříkové části. Jejich speciální konstrukce chrání vozík před nekontrolovaným pádem z kolejnic, protože profil žebříkové části je uvnitř vodicí kolejnice. Kola jsou navíc uložena na ložiskách, takže se vozík pohybuje bez nadměrného odporu, díky čemuž může vozík úspěšně jezdit například po dlažebních kostkách nebo betonu.

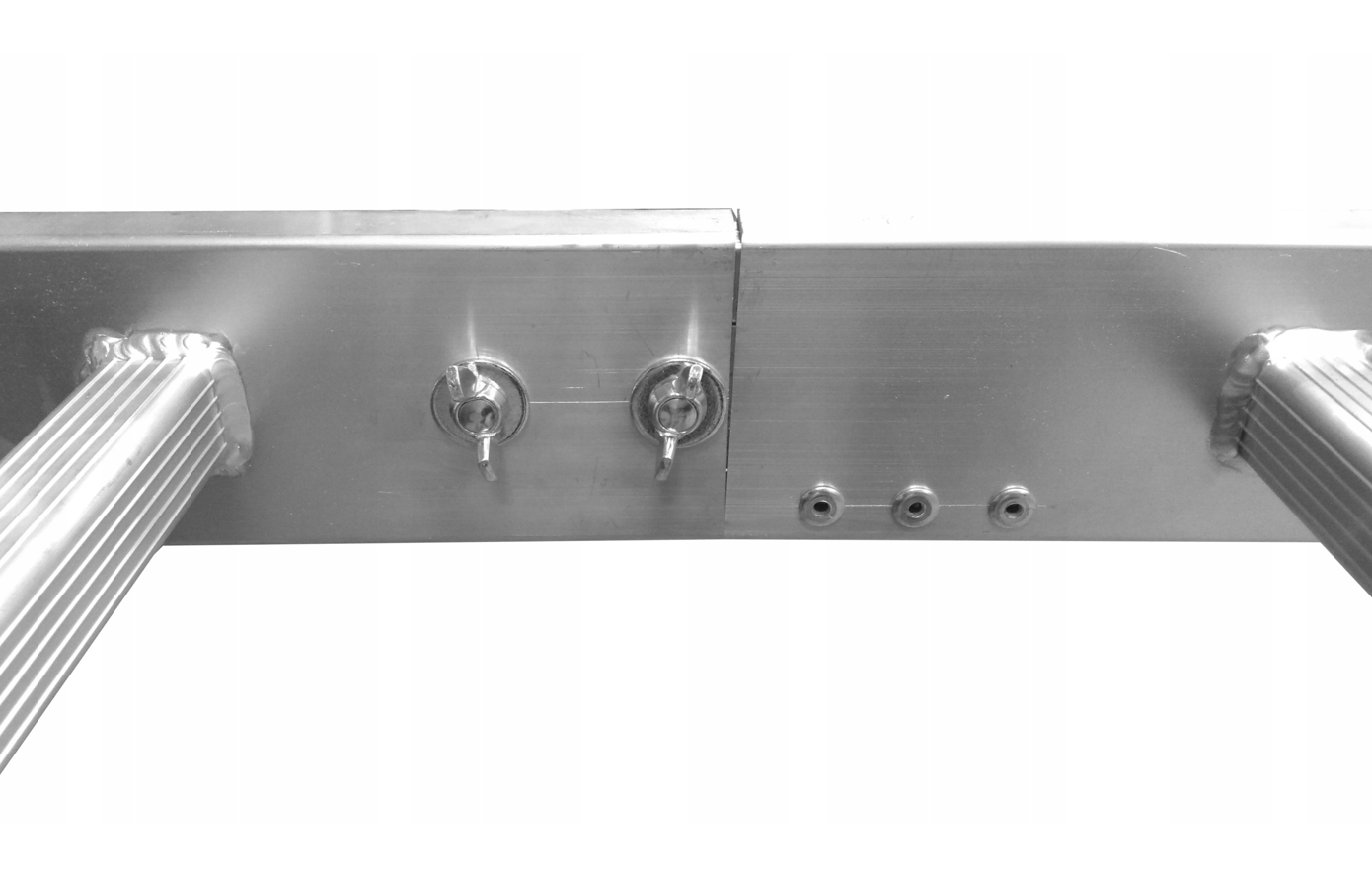

hliník

Montáž jednotlivých částí výtahu

Montáž segmentů probíhá tak, že se jeden segment žebříku nasadí na speciální ocelovou spojku umístěnou v druhém segmentu žebříku a tyto segmenty se sešroubují (zajistí) tzv. motýlkovými šrouby. Tímto způsobem je dosaženo pevného spojení při zachování snadné montáže. Univerzálnost tohoto spojení spočívá v tom, že je možné spojit jakýkoliv díl s kterýmkoliv jiným.

Doplňkové parametry

Kategorie: AKCE + VÝPRODEJ
Záruka: 2 roky
productType: ladder
Délka žebříku [mm]: 12000
Maximální nosnost [kg]: 125
Hmotnost [kg]: 90
Rychlost zdvihu [min]: 10m za minutu
