Žebříkový střešní výtah pro fotovoltaiku s navijákem 12m + transportní vozík pro fotovoltaické solární panely

Kód: NAVIJAKPANEL
49 990 Kč 41 314 Kč bez DPH
Skladem (4 ks)

Detailní informace

Detailní popis produktu

Žebříkový střešní výtah pro fotovoltaiku s navijákem 12m + transportní vozík pro fotovoltaické solární panely

Žebříkový výtah určený pro solární panely je z lehké hliníkové konstrukce, je ideální jako každodenní pracovní podpora při instalaci solárních panelů. Snadno se montuje a demontuje a jeho kompaktní tvar umožňuje pohodlnou přepravu a skladování. Všechny díly mají celkovou hmotnost 90 kilogramů. Naviják výrazně urychluje práci a šetří čas. Žebříkový výtah Fistar má rychlost zdvihu až 10 metrů za minutu a nosnost až 125 kilogramů. Žebříkový výtah Fistar má všechny potřebné certifikáty a splňuje bezpečnostní normy. Vám i vašim zaměstnancům poskytne mnoho let bezpečné a pohodlné práce. Maximální výška po střechu: 6,5 m.

Výtah pro všechny typy fotovoltaických panelů na trhu.

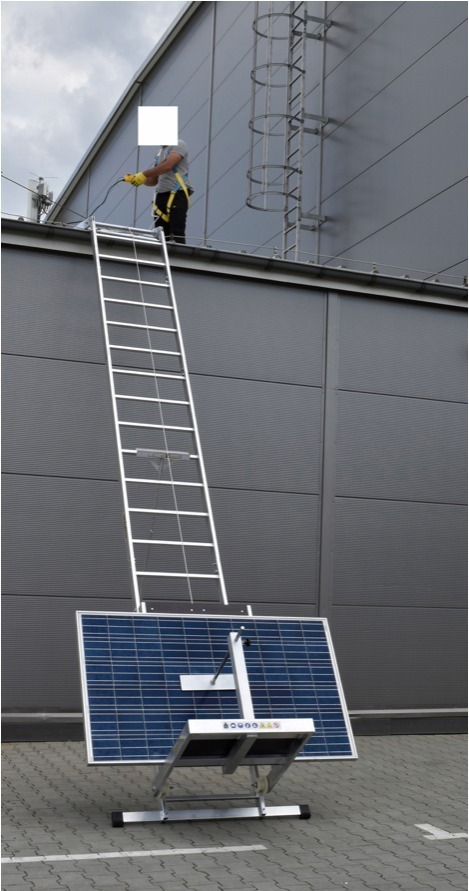

WhatsApp Image 2022-09-30 at 17.52.36

Technické specifikace:

  • Hliníková konstrukce žebříku se zářezovými příčkami
  • Hmotnost všech prvků: 90 kg!
  • Povolené zatížení 125 kg
  • Délka lana: 12,5 m
  • Maximální výška ke střeše: 6,5m
  • Rychlost zdvihu: průměrně 10 m / min
  • Naviják 230V
  • Rozměry žebříkového výtahu ve složeném stavu: 630 mm x 580 mm
  • Snadná montáž a demontáž

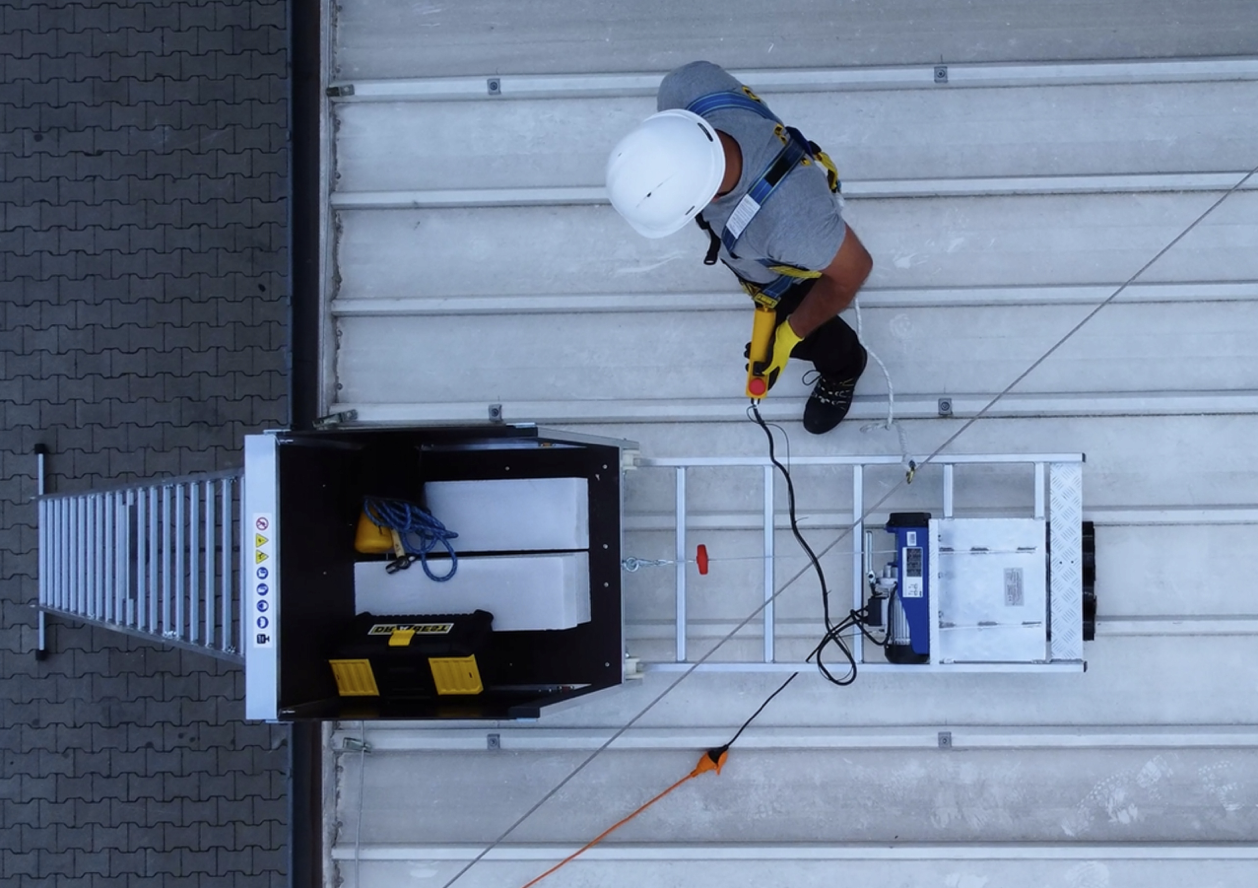

Snímek obrazovky 2022-09-30 v 15.55.55

Žebříkový naviják FISTAR je univerzální a spolehlivý výrobek, který lze používat pro rychlou přepravu např. střešních tašek nebo jiných předmětů. Je robustní a jeho snadná montáž bez použití nářadí šetří čas a náklady na práci! Lehké žebříkové moduly tvoří systém, který nabízí mnoho možností konfigurace.

Snímek obrazovky 2022-09-30 v 15.54.09

  • Hliníkové příčky z profilu 28x28 mm a podélníky z profilu 82x25 mm.
  • Hmotnost všech součástí výtahu 90 kg!
  • Maximální délka výtahu až 12,5 m (délka lana: 12 m)
  • Maximální zatížení 125 kg
  • Pevná svařovaná konstrukce

navijak5

Moduly žebříků

Žebříkové rámy ve dvou délkách 1,06 m a 1,85 m. Každý rám je tuhá svařovaná konstrukce složená z podélníků z lehkého hliníkového profilu a vroubkovaných příček z profilu 28 x 28 mm.

Modul se stabilizátorem

Rám závěsu je tuhá svařovaná konstrukce, která se skládá z podélníků z hliníkového profilu a drážkovaných příček z profilu 28 x 28 mm. Rám je vybaven komponenty, které fungují jako závěs.

Modul s navijákem

Rám pohonu je tuhá svařovaná konstrukce, která se skládá z podélníků z hliníkového profilu a vroubkovaných příček z profilu 28 x 28 mm. Rám je vybaven navijákem s napájením 230 V AC.

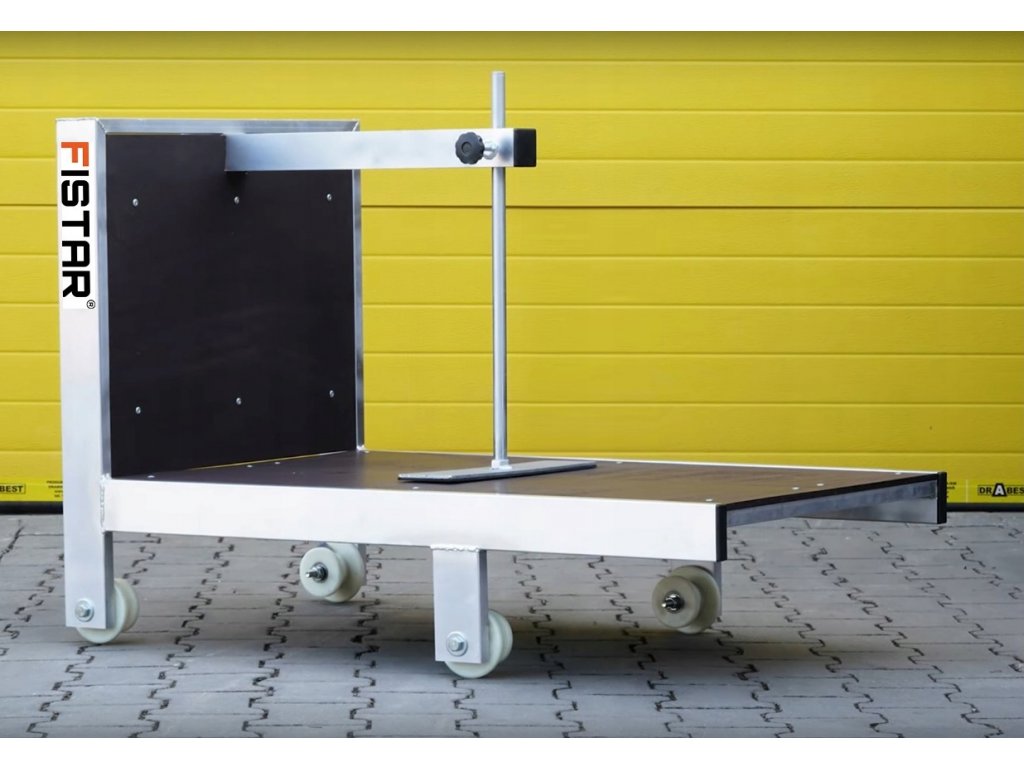

Transportní vozík

Přepravní vozíky jsou vyrobeny z hliníkového rámu a potaženy voděodolnou protiskluzovou překližkou. Přepravní vozík pro přepravu fotovoltaických panelů je vybaven speciálním držákem určenou pro přepravu panelů.

Teleskopická podpěra

Teleskopická podpěra je vyrobena z hliníkových trubek. Je výškově nastavitelná.

Držák navijáku

Upevňovací konzola je určena k ochraně rámu pohonu (č. 5) proti nekontrolovanému pohybu jednotky.

WhatsApp Image 2022-09-30 at 17.21.03

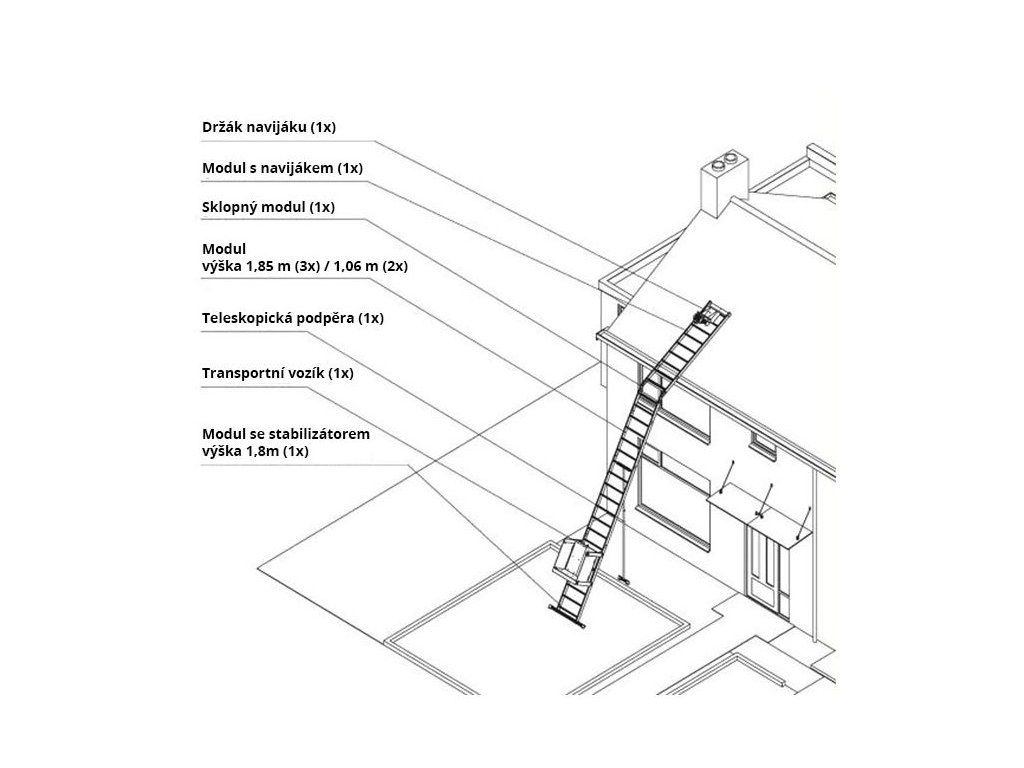

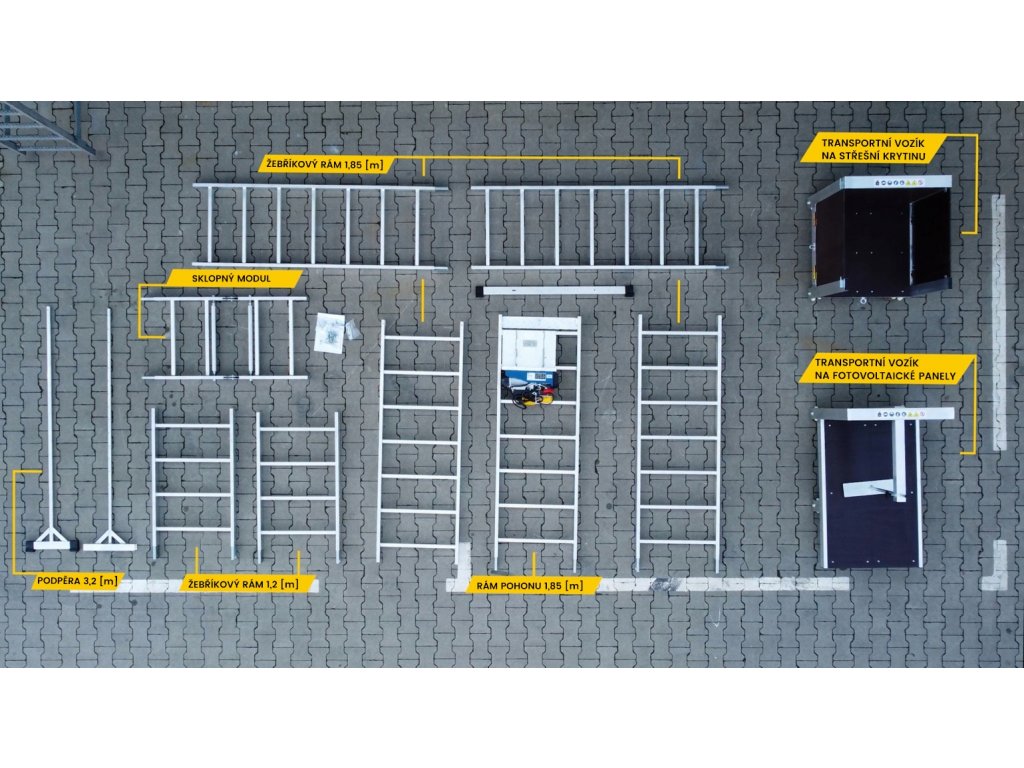

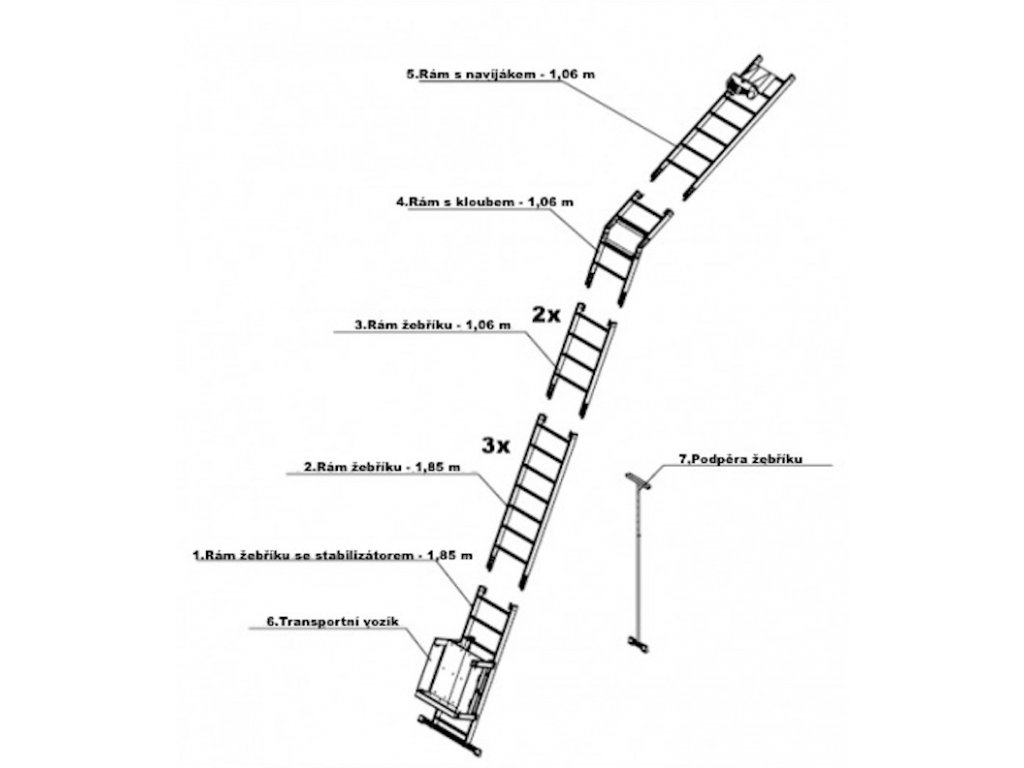

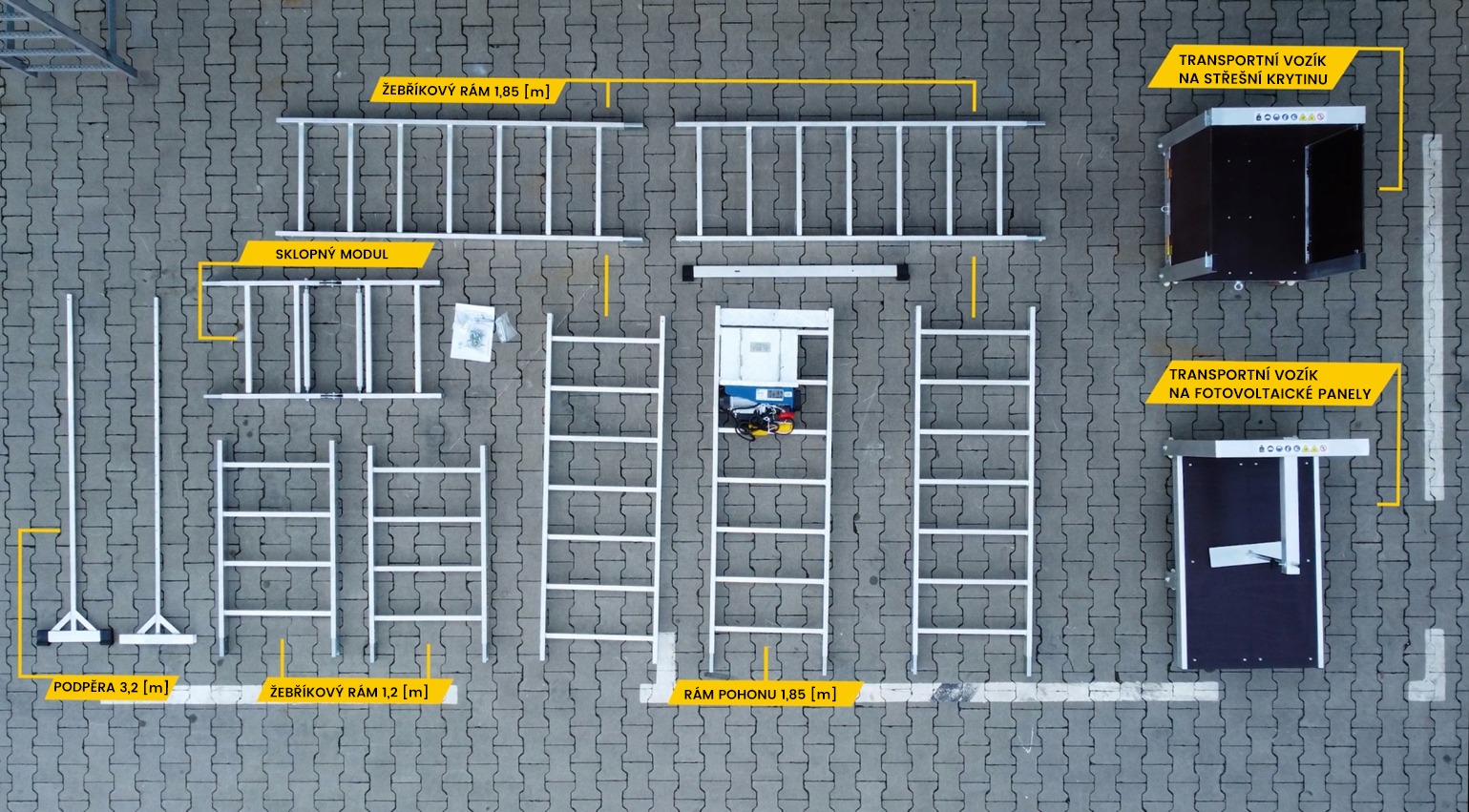

Součásti sady:

  • 1. Žebříkový rám 1,85m (se stabilizátorem) - 1 ks.
  • 2. Žebříkový rám 1,85m - 3 ks.
  • 3. Žebříkový rám 1,06m - 2 ks.
  • 4. Teleskopická podpěra - 1 ks.
  • 5. Rám pohonu - 1 ks.
  • 6. Transportní vozík - 1 ks.
  • 7. Sklopný modul - 1 ks.
  • 8. Montážní držák - 1 ks.

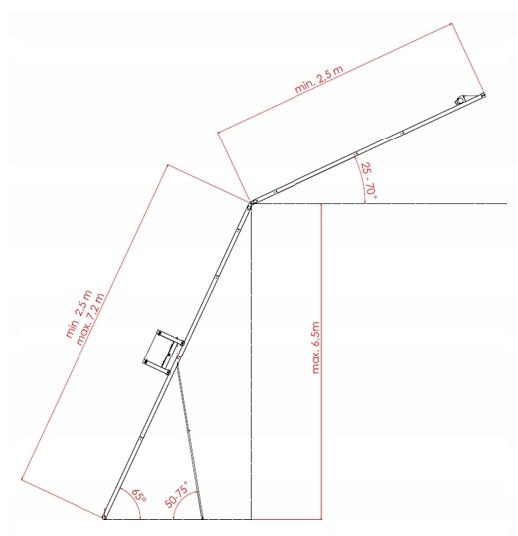

Snímek obrazovky 2022-09-30 v 15.54.30

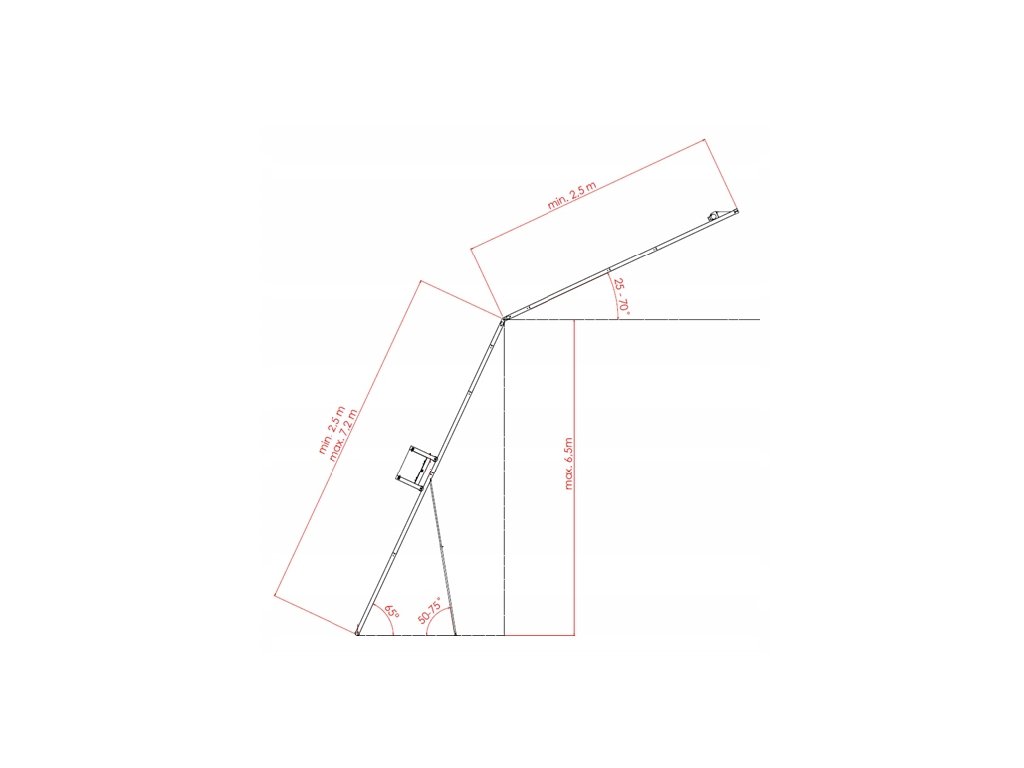

Maximální výška po střechu je 6,5 m

Snímek obrazovky 2022-09-30 v 17.24.57

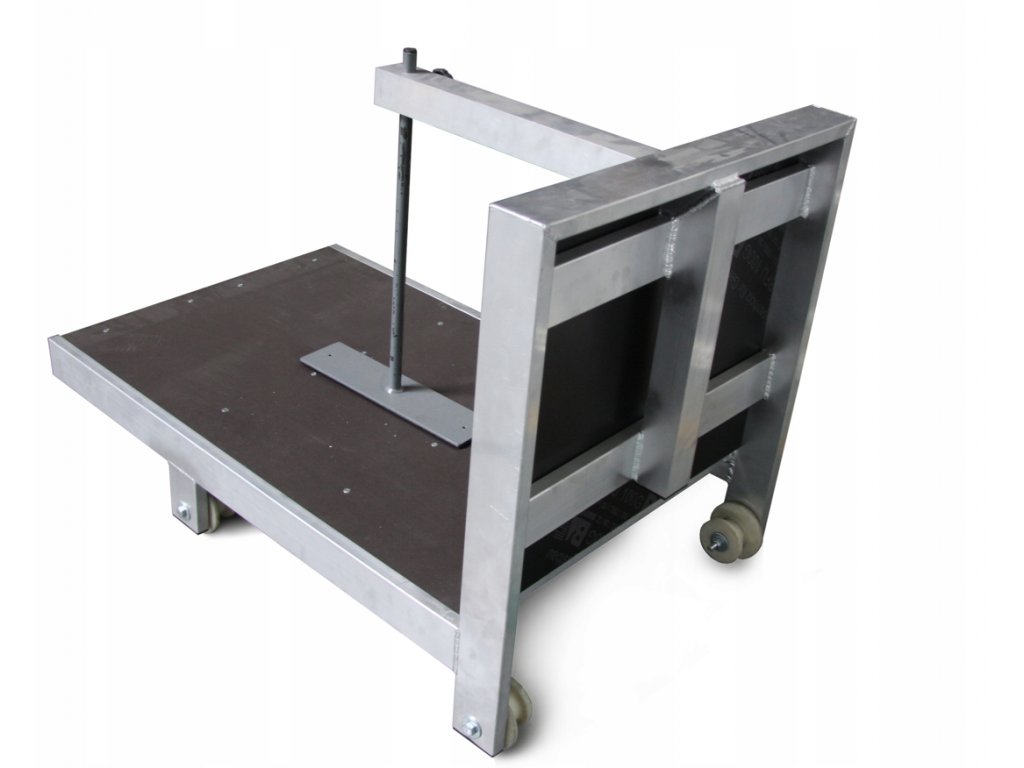

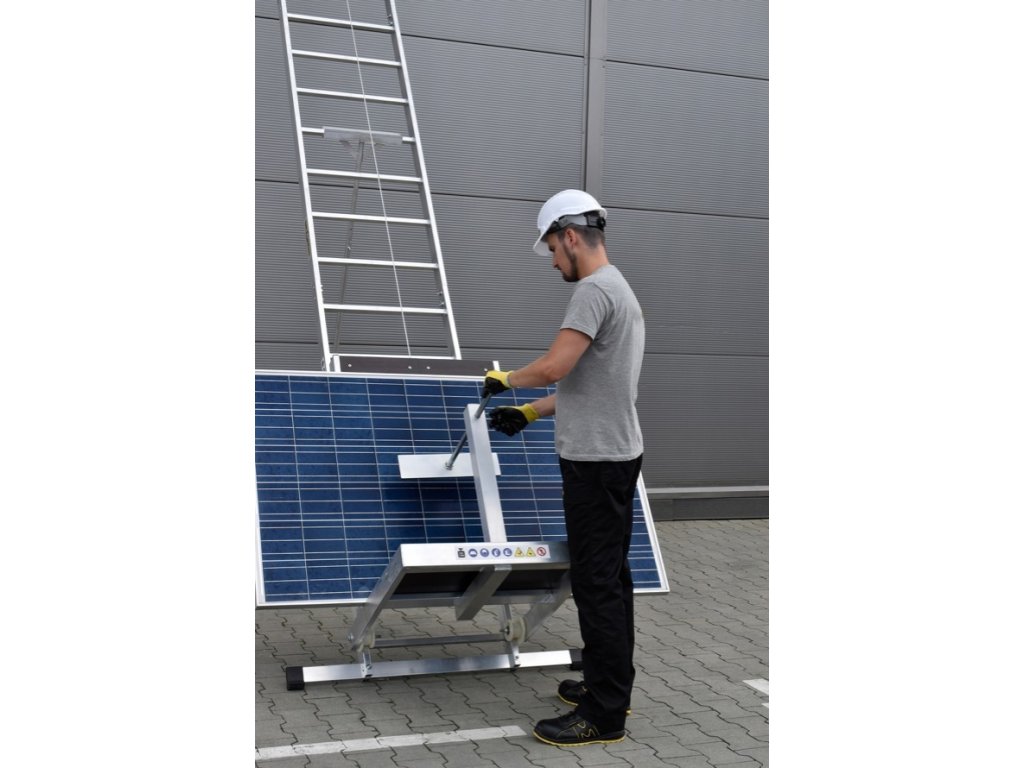

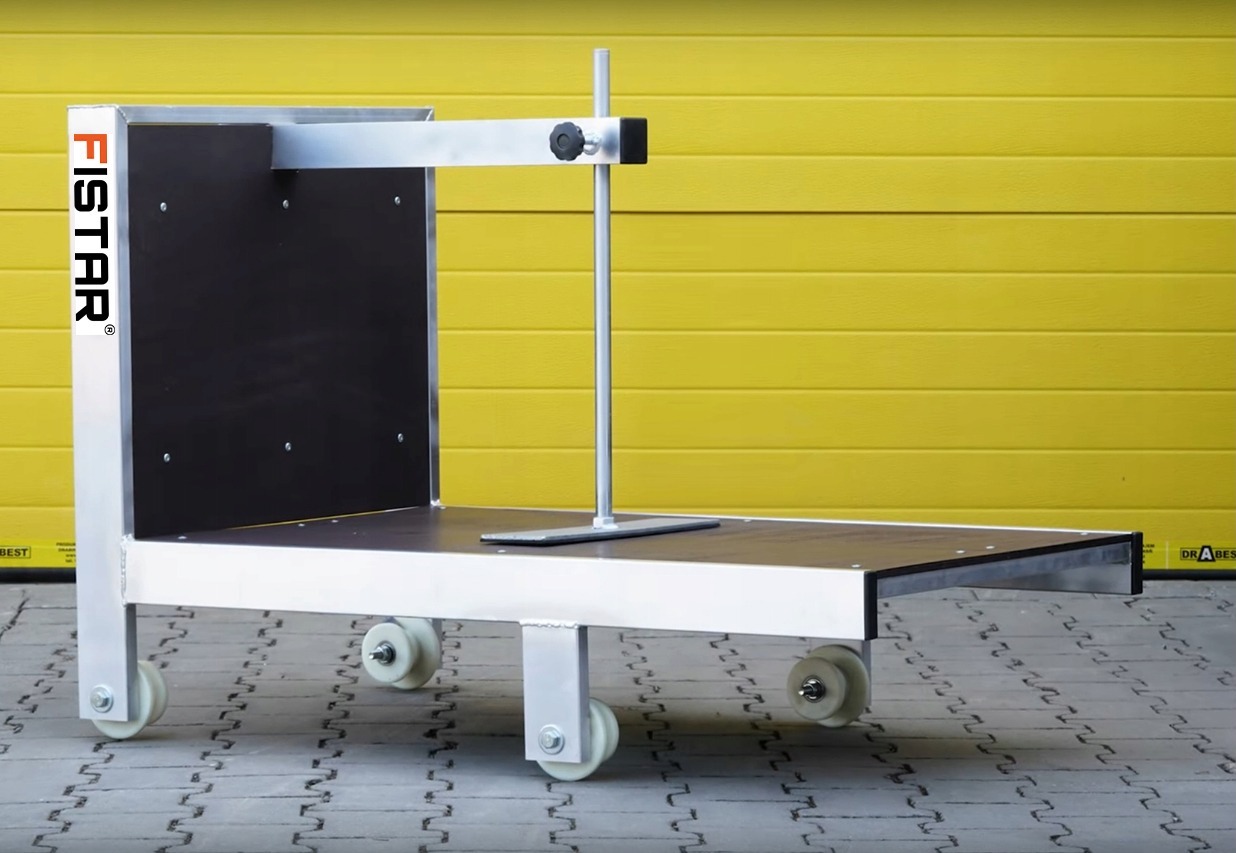

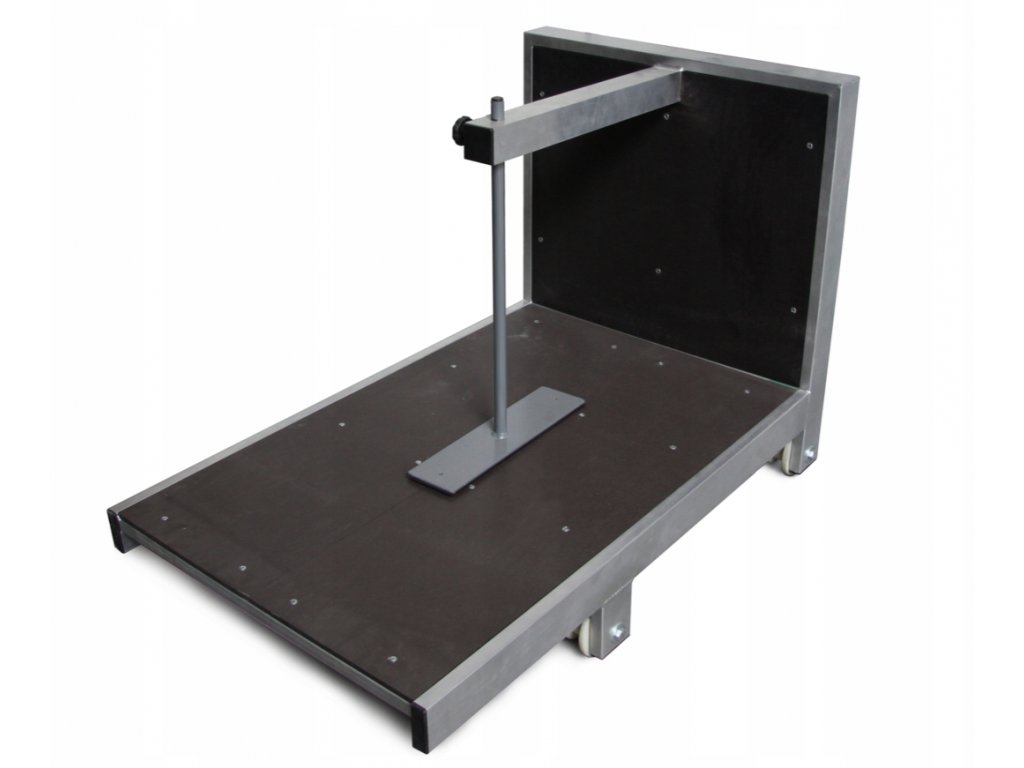

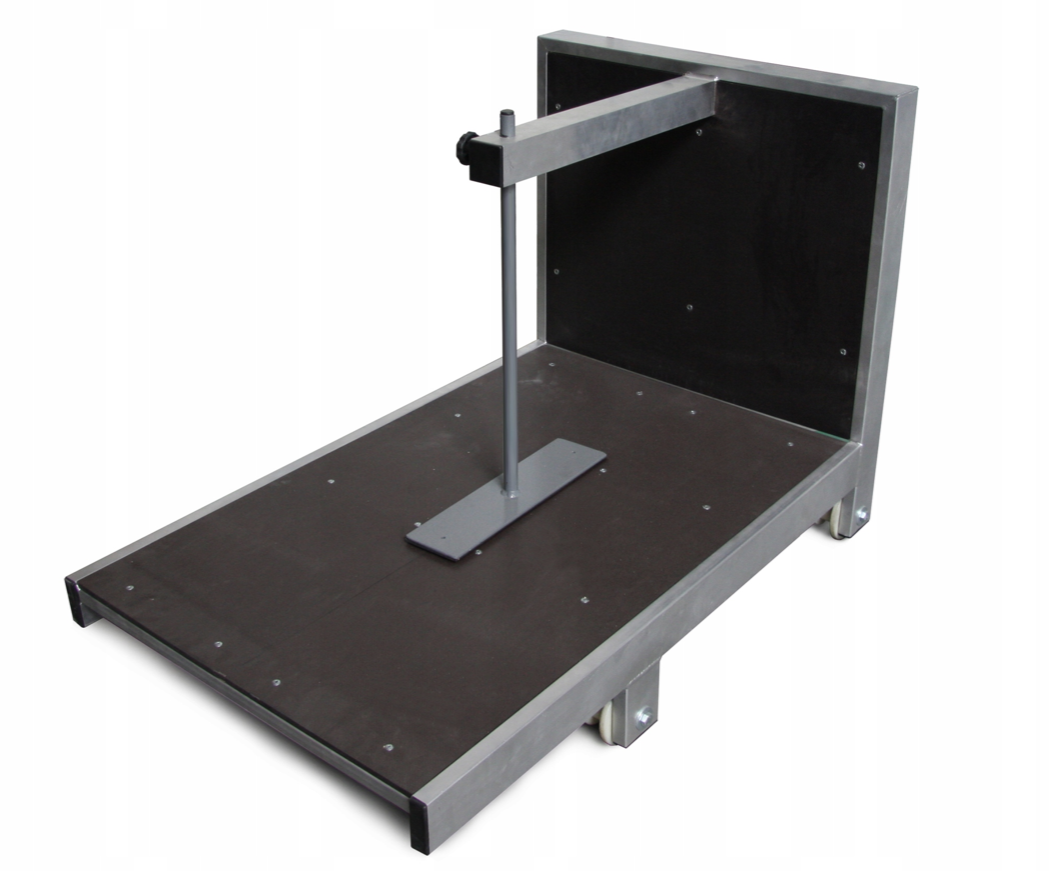

VOZÍK PRO PŘEPRAVU FOTOVOLTAICKÝCH PANELŮ

Přepravní vozík pro přepravu fotovoltaických panelů je vyroben z hliníkového rámu a pokrytý voděodolnou protiskluzovou překližkou.
Má speciálně upravený držák pro přepravu fotovoltaických panelů.

Rozměry:

  • Výška - 80 cm
  • Šířka - 118 m
  • Hloubka - 72 m

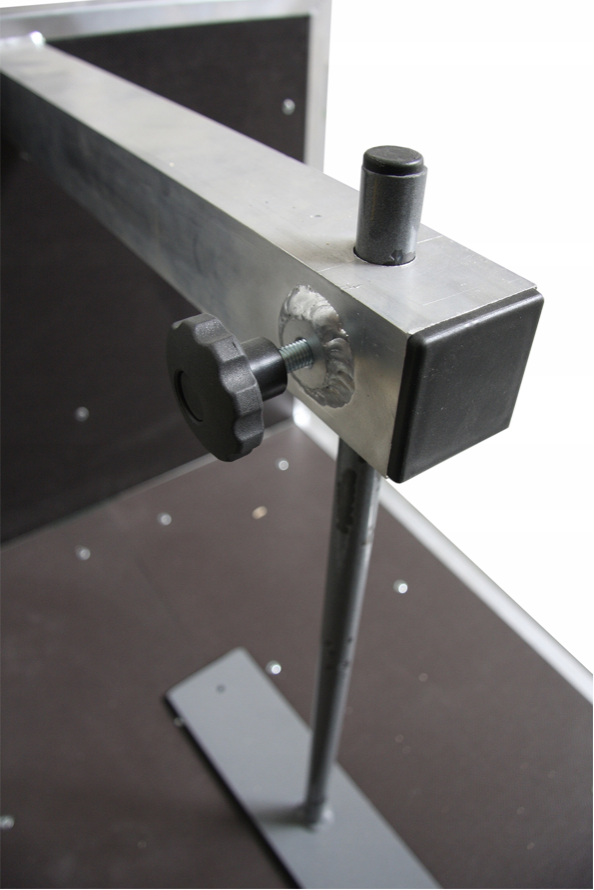

Snímek obrazovky 2022-09-30 v 17.25.06

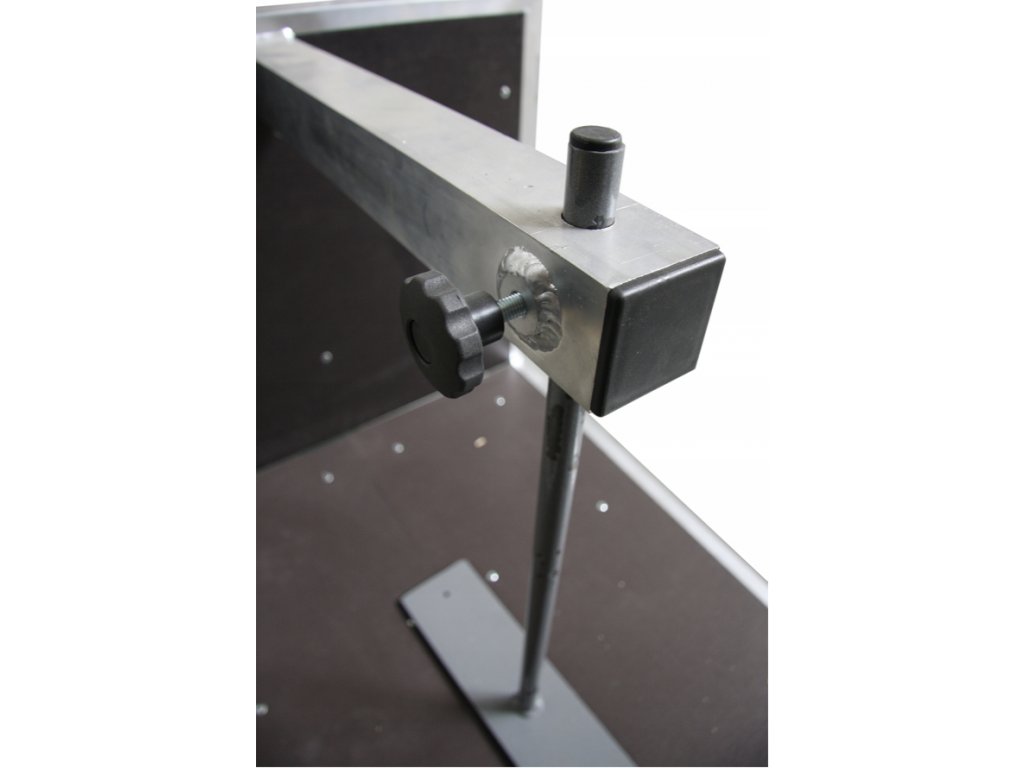

Přítlačné rameno pro přepravu fotovoltaických panelů

K ochraně panelů před nekontrolovaným pohybem se používá speciálně navržený rám. Upínací konzola je vyrobena z ocelové trubky ø 15x1,5 mm s plynulým nastavením; upínací (přidržovací) plocha je navíc opatřena mikrokaučukovou úpravou, která nepoškozuje panely. Svěrku je možné také zcela odstranit, protože upínací část (plochá tyč s mikrokaučuky) je našroubována do tyče.

Snímek obrazovky 2022-09-30 v 15.54.42

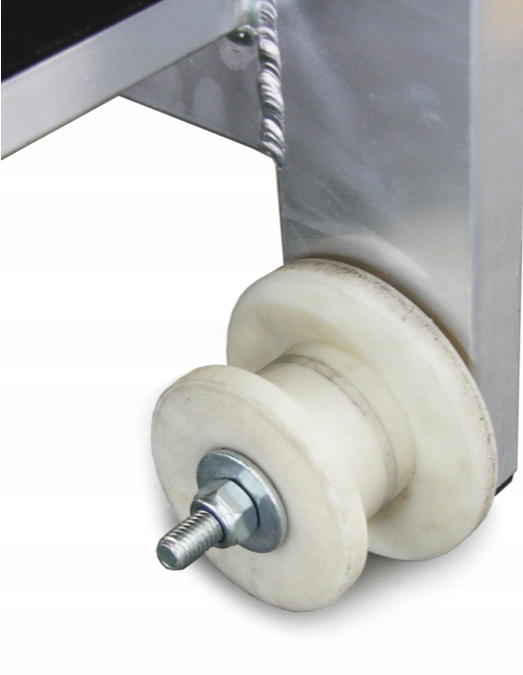

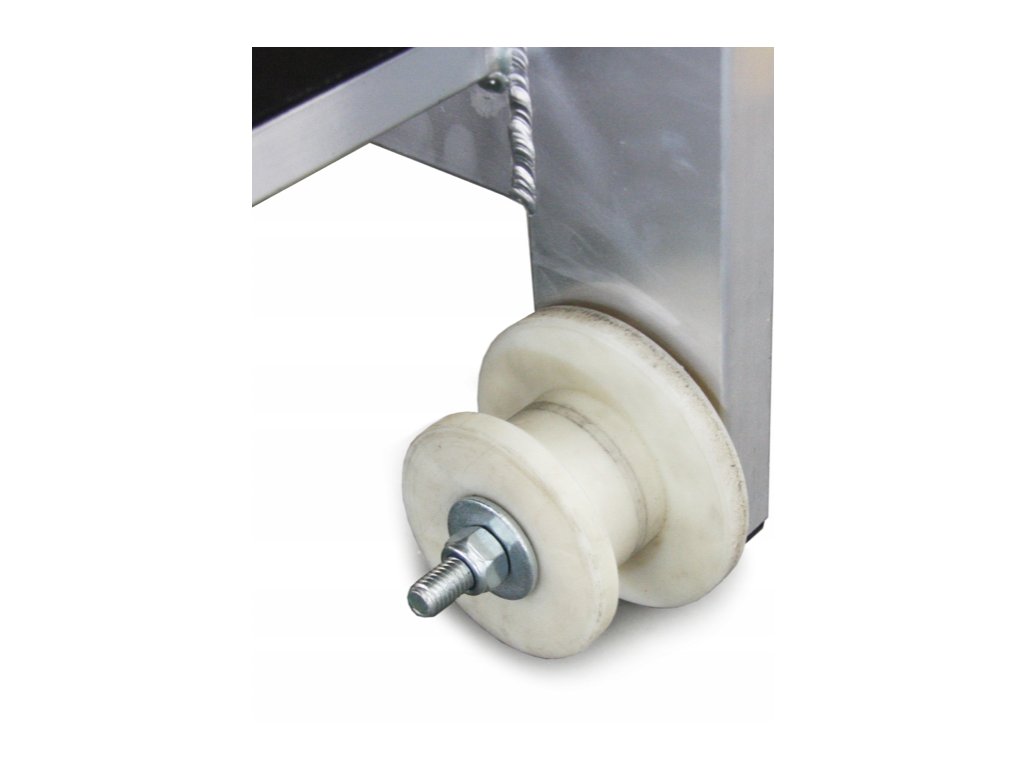

Plastová kolečka (vodítka), která usnadňují přepravu vozíku po žebříkové části. Jejich speciální konstrukce chrání vozík před nekontrolovaným pádem z kolejnic, protože profil žebříkové části je uvnitř vodicí kolejnice. Kola jsou navíc uložena na ložiskách, takže se vozík pohybuje bez nadměrného odporu, díky čemuž může vozík úspěšně jezdit například po dlažebních kostkách nebo betonu.

hliník

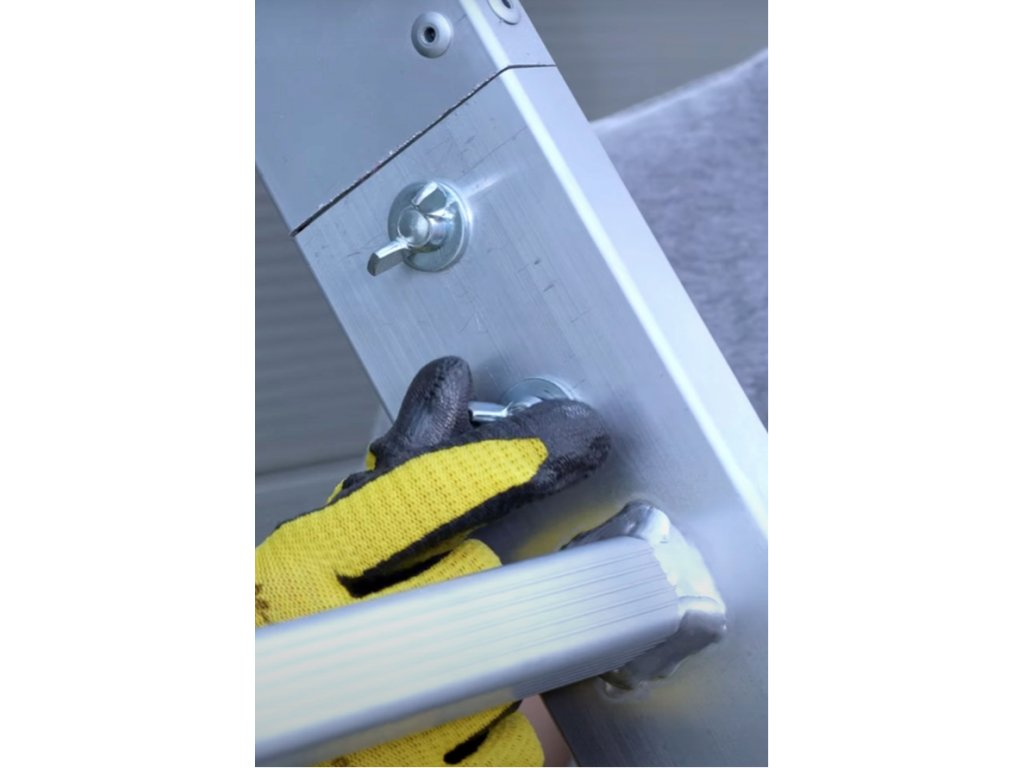

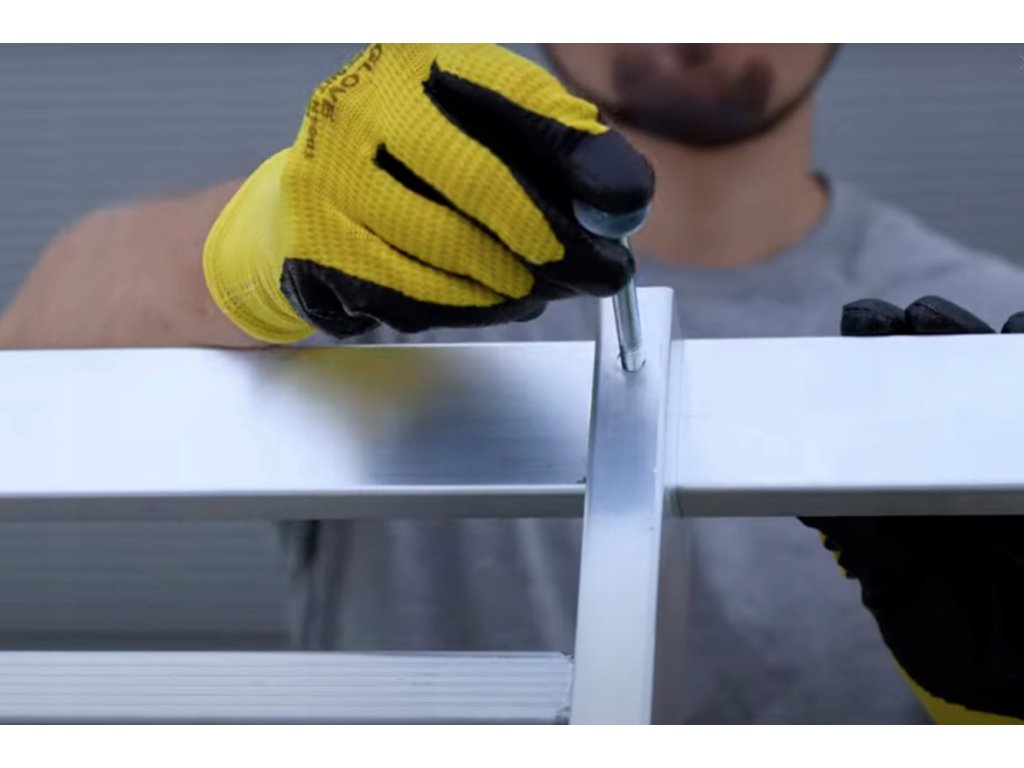

Montáž jednotlivých částí výtahu

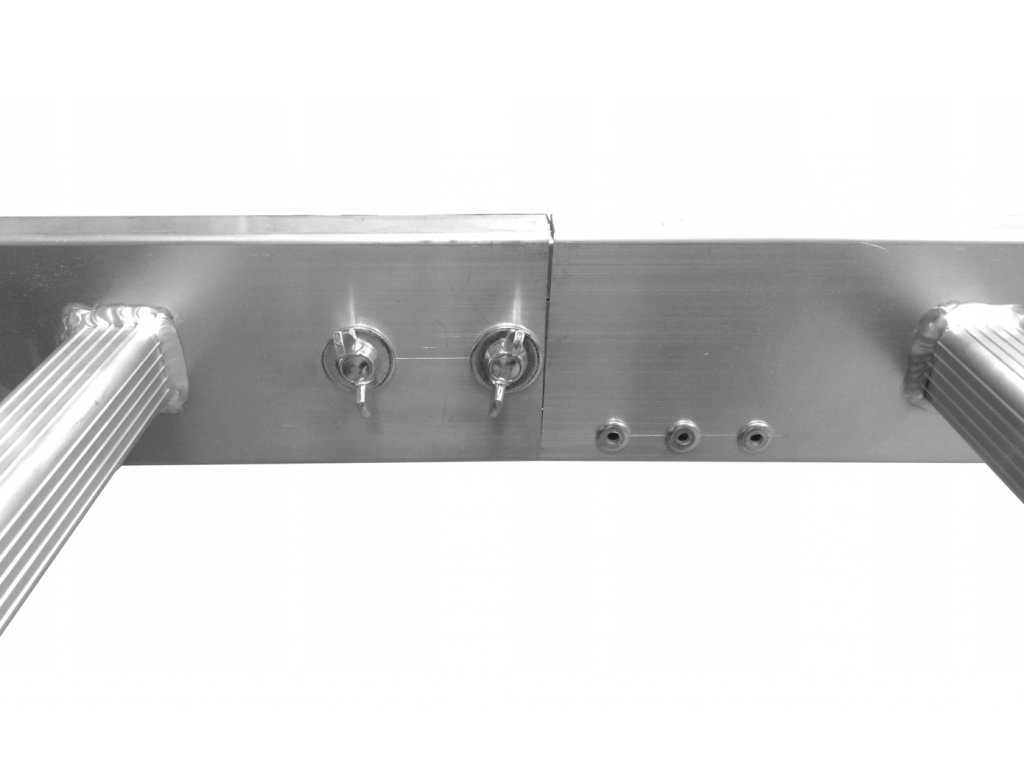

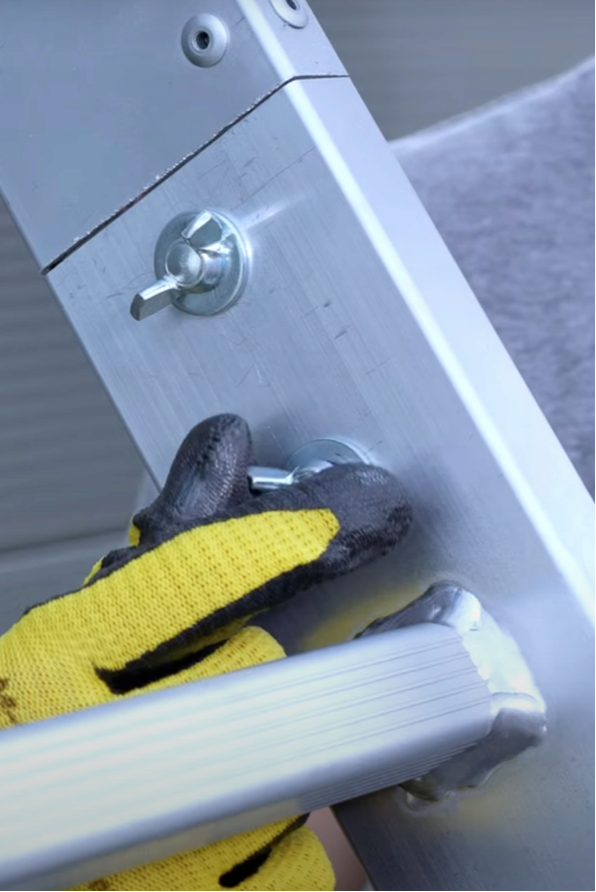

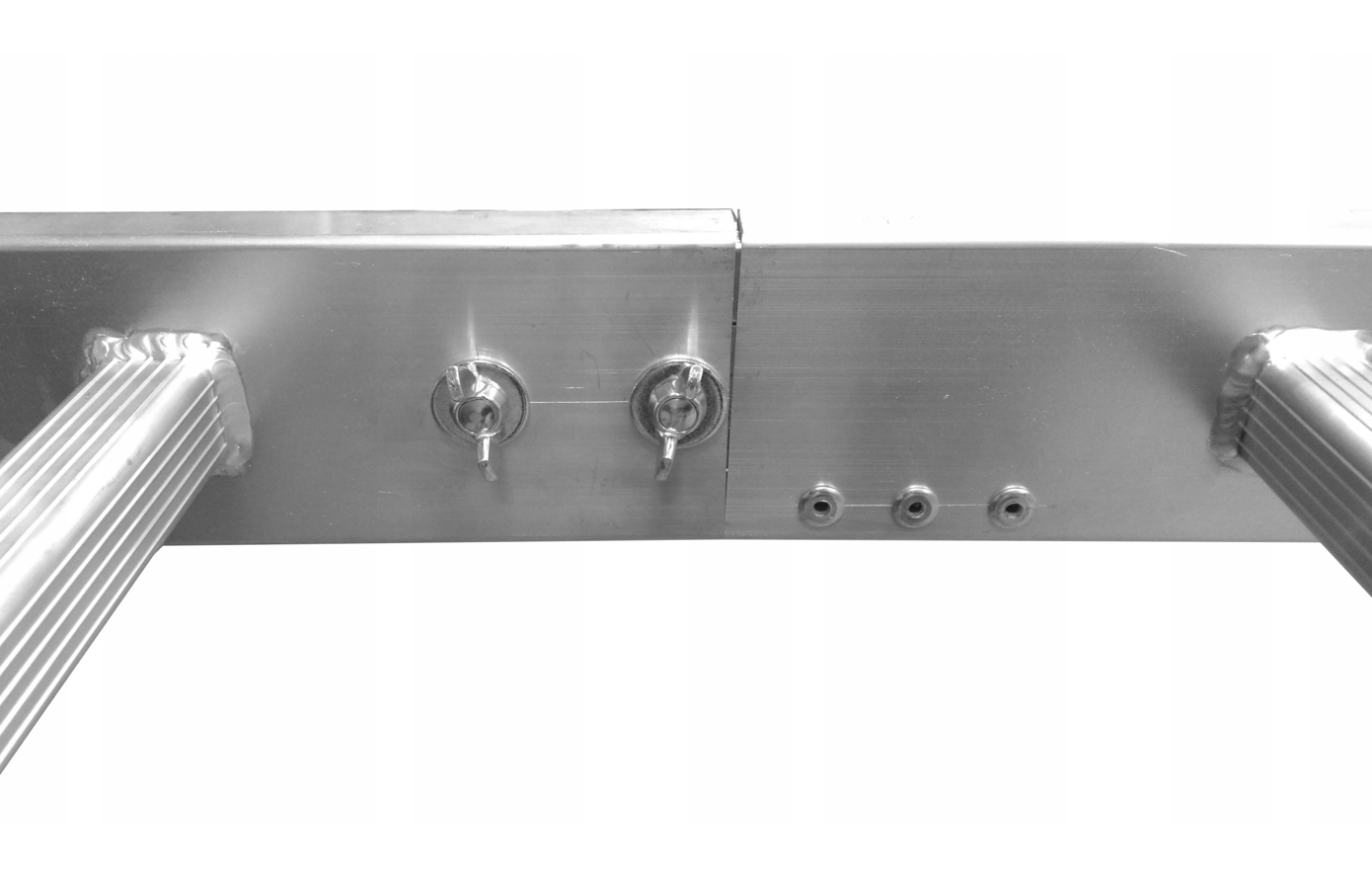

Montáž segmentů probíhá tak, že se jeden segment žebříku nasadí na speciální ocelovou spojku umístěnou v druhém segmentu žebříku a tyto segmenty se sešroubují (zajistí) tzv. motýlkovými šrouby. Tímto způsobem je dosaženo pevného spojení při zachování snadné montáže. Univerzálnost tohoto spojení spočívá v tom, že je možné spojit jakýkoliv díl s kterýmkoliv jiným.

Snímek obrazovky 2022-09-30 v 15.55.16

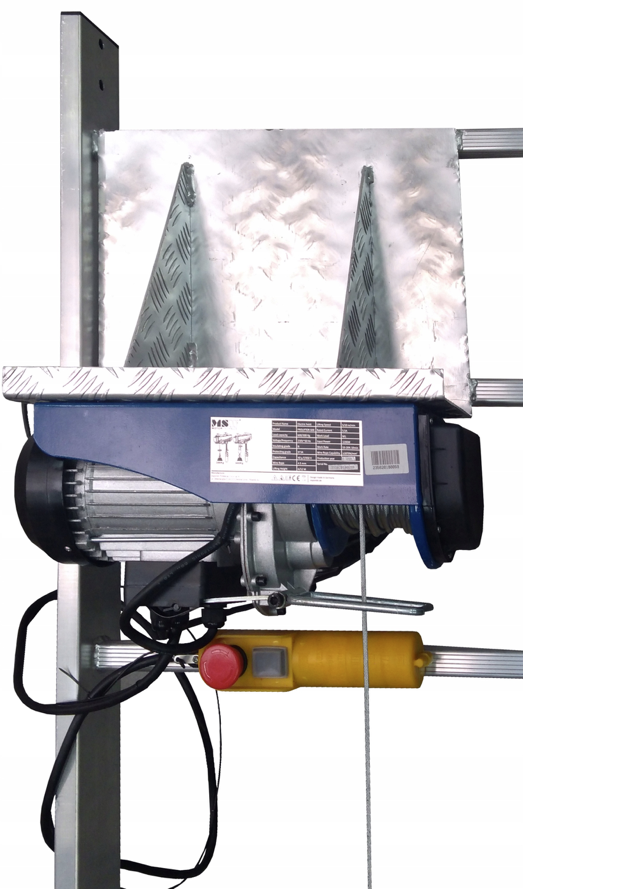

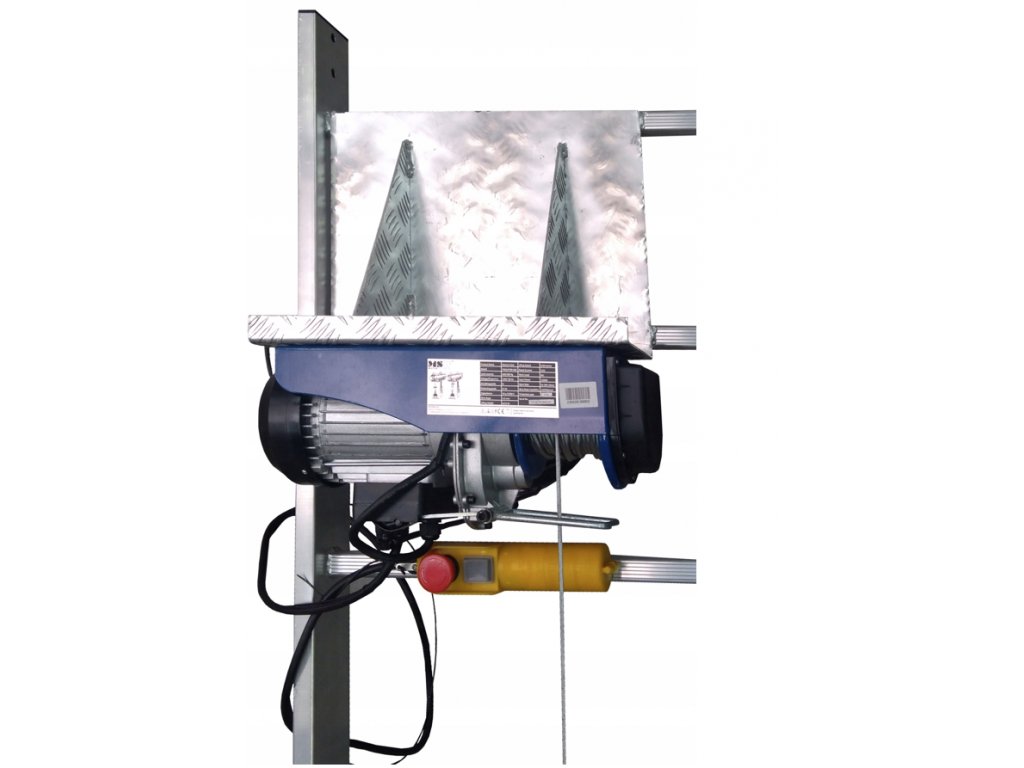

Elektrický naviják

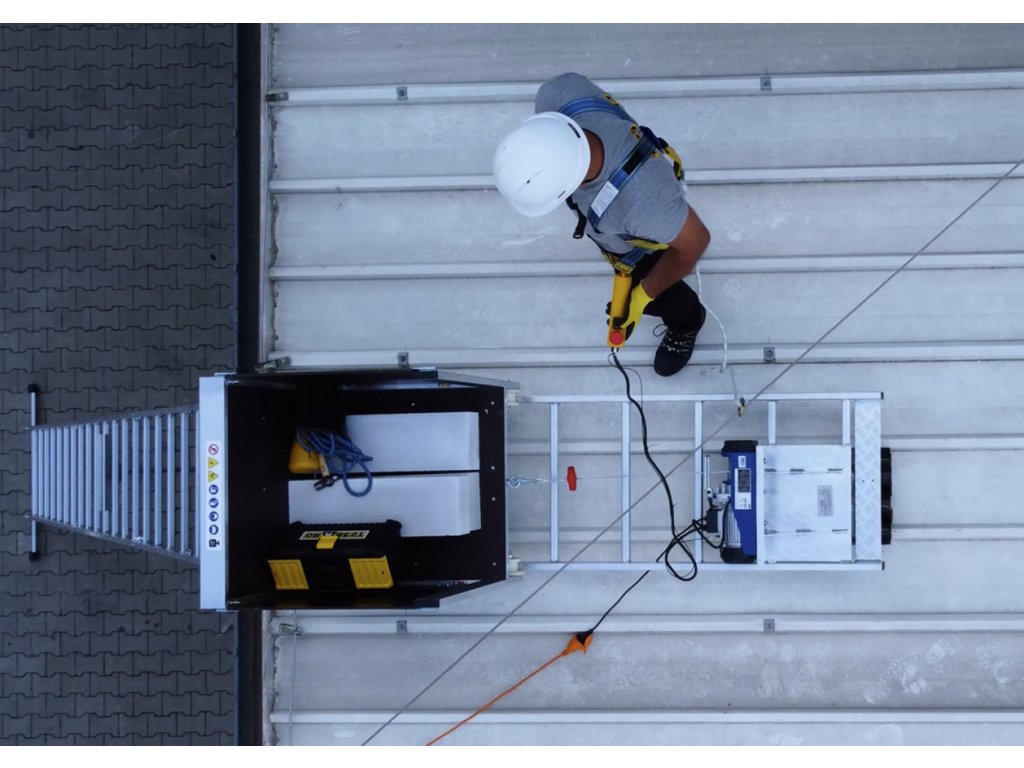

Srdcem celé konstrukce je motor navijáku. Motor má maximální nosnost až 400 kg. Je vybaven 12m lanem, které umožňuje vytáhnout vozík do požadované výšky. Výtah je ovládán kabelovým dálkovým ovladačem, který umožňuje ovládat motor z bezpečné vzdálenosti a zároveň udržovat stálý vizuální kontakt s běžícím motorem, takže obsluha může kdykoli reagovat. Motor je navíc vybaven bezpečnostní brzdou, která zabraňuje nadměrnému zatažení a odvíjení kabelu. Motor je připevněn na 4 šroubech ke speciální hliníkové konstrukci (hliník o tloušťce 3 mm), která je přivařena k žebříku.

  • Výkon motoru - 1200 W
  • Napájecí napětí - 230V
  • Rychlost zvedání - 10 m/min
  • Délka elektrického kabelu - 1,5 m

Snímek obrazovky 2022-09-30 v 15.55.28

ŠIROKÝ STABILIZÁTOR

Rám žebříku je vybaven širokým stabilizátorem o délce 1200 mm, který poskytuje pevnou oporu celému výtahu. Stabilizátor je vyroben z profilu 60x20 mm a montuje se pomocí montážní sady dodávané s navijákem. Konce stabilizátoru jsou opatřeny speciálními protiskluzovými patkami, které chrání konstrukci před nekontrolovaným sklouznutím.

WhatsApp Image 2022-09-30 at 17.23.18

Doplňkové parametry

Kategorie: AKCE + VÝPRODEJ
Záruka: 2 roky
productType: ladder
Délka žebříku [mm]: 12000
Maximální nosnost [kg]: 125
Hmotnost [kg]: 90
Rychlost zdvihu [min]: 10m za minutu
